Spezialanwendung

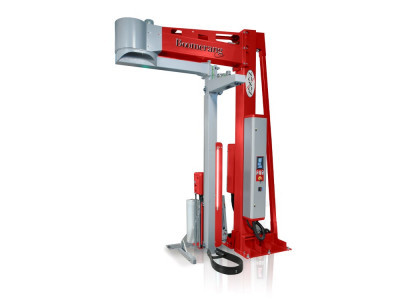

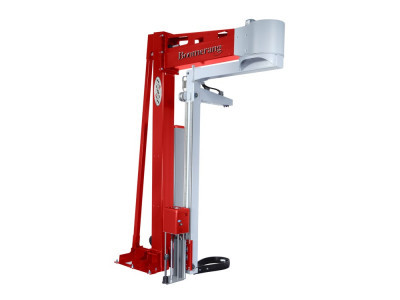

Dreharmwickler Boomerang
- Automatischer Wickelablauf
- Spiral-, Kreuzspiral- und Regendichtprogrammmit Zwischen
- Regelbare Hubschlittengeschwindigkeit (2,5 bis 5,5 m/Min)
- Regelbare Dreharmgeschwindigkeit (7 bis 12 U/Min)
- Einstellbare Anzahl für Fußwicklungen bei Maschinenstart
- Einstellbare Anzahl für Kopfwicklungen
- Fixstopp des Dreharms in Ausgangsposition
- Höhenverstellung des unteren Hubschlittenabschalters, zur Regulierung der Einwickelhöhe des Palettenfußes

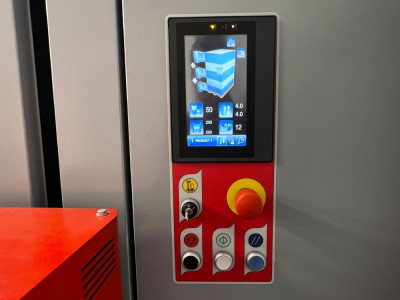

- Bedienfeld mit leicht verständlicher Symbolik
- 3 Schlittentypen wählbar:

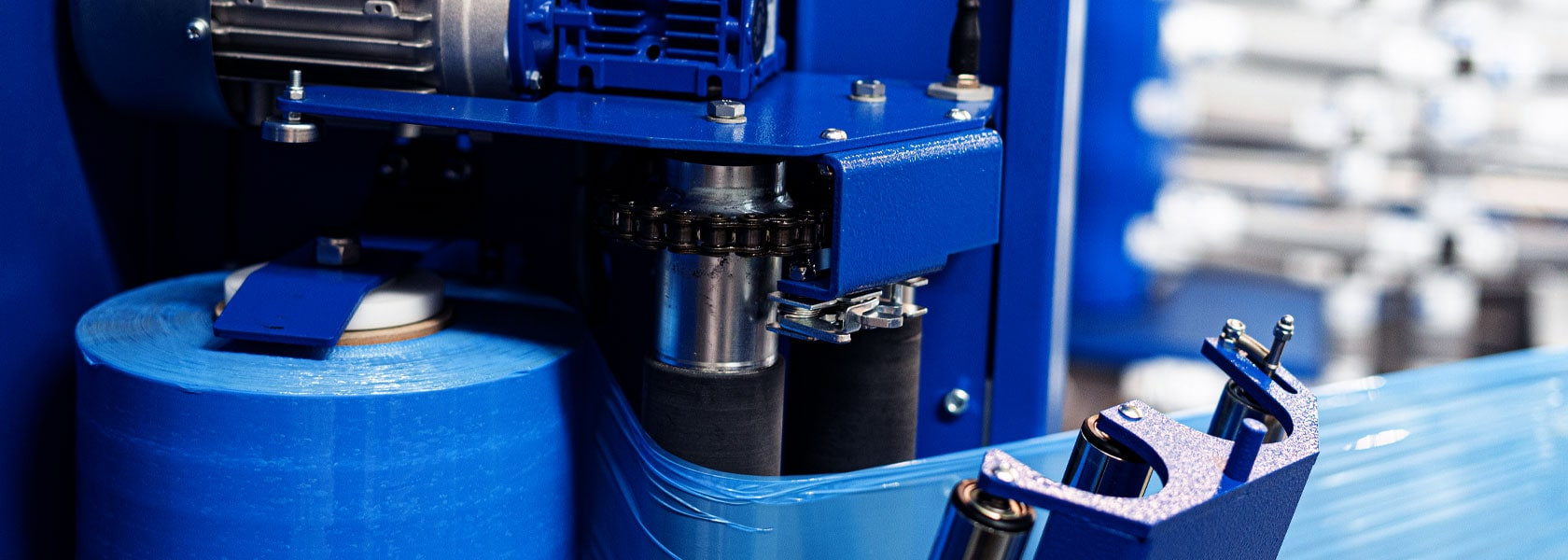

elektrische Folienbremse, 1-motorisches Prestretch-System, 2-motorisches Prestretch-System
- Fotozelle zur selbständigen Höhenabfrage
- Einstellbare der Überwicklung am Palettenkopf
- Maschine mit CE-Kennzeichen und EG-Konformitätserklärung
- Maschinenbau gem. aktueller Maschinenrichtlinie 2006/42/EG (gültig seit 29.12.2009)
Maschineninformationen
Ich habe Interesse an der Maschine
Stellen Sie Ihre Frage
Technik
| Steuerung: |
Mikrocontroler |
| Frequenzrichter: |
|
| EMC-Filter: |
|
| Motoren: |
|
| Getriebe: |
|
| Hauptschalter: |
|
| Taster, Schalter: |
|
| Initiatoren, Sensoren: |
Pizzato, MD Microdetectors, o.ä. |
| Fotozelle: |
Datalogic, MD Mictrodetectors, o.ä. |
| Spannung: |
230 V, 1 Ph+N+PE, 50 Hz, 16A |
| Druckluftanschluß: |
6 +/- 1 bar (für diverse Optionen) |
Abmessungen
| Länge: |
4.270 mm mit Ständer |
| Gesamthöhe über alles: |
3.366 mm |
| Äußerer Flugkreis: |
3.208 mm |
| Innerer Flugkreis: |
2.322 mm |
| Durchfahrhöhe: |
2.200 mm |
| Gewicht: |
920 mm |
| max. Palettengewicht: |
abhängig von der möglichen Bodenbelastung |
| mind. Palettenabmessung: |
400 x 400 x 500 mm |
| max. Paletten Abmessung: |
1.200 x 1.200 x 2.000 mm |
Optionen
- Wickelhöhe bis 2.750 mm
- Fotozelle für schwarze Produkte
- Pneumatische Niederhalter mit Zylinder
- Automatisches Folienanlege- und –schneidesystem
- Thermisches Anschweißen des Folienendes
- Oberfolienspender
